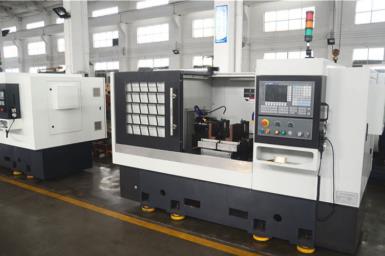

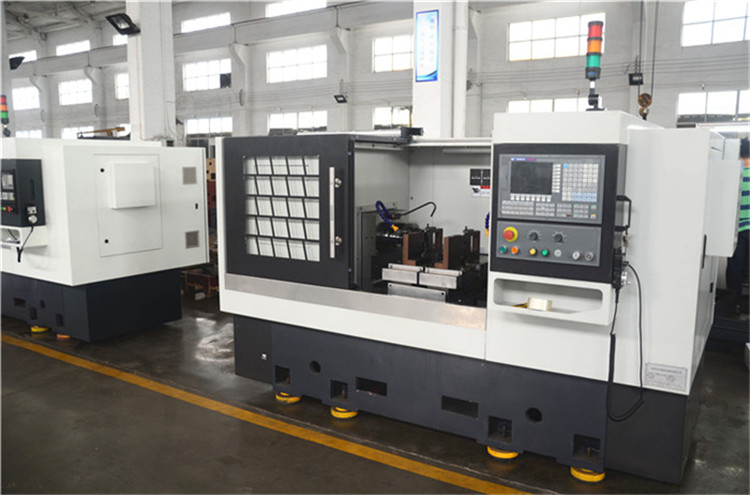

TD80經濟型銑端面打中心孔機床

TD80-550/TD80-700

產品介紹    整機質保一年 終身售后

TD80三軸平床身系列銑端面打中心孔機床/銑打機，本系列機床以經濟實用為主，針對直徑?80mm及以下，長度700mm以內的中小型軸類零件加工而設計，該系列機床采用對置的銑，鉆分離的雙主軸動力頭，可滿足銑端面，鉆中心孔以及套車外圓加工，具有加工效率高、精度穩定、經濟性強、實用性靈活、操作方便等特點。

本系列機床適用于成批或大量生產電機軸、齒輪軸、凸輪軸、曲軸等各種軸類零件兩端面銑削及鉆中心孔加工，雙端面同時銑削，兩端中心孔同時加工，采用不同刀 具組合，可對工件進行套車外圓、倒角、鉆孔、攻絲等加工。

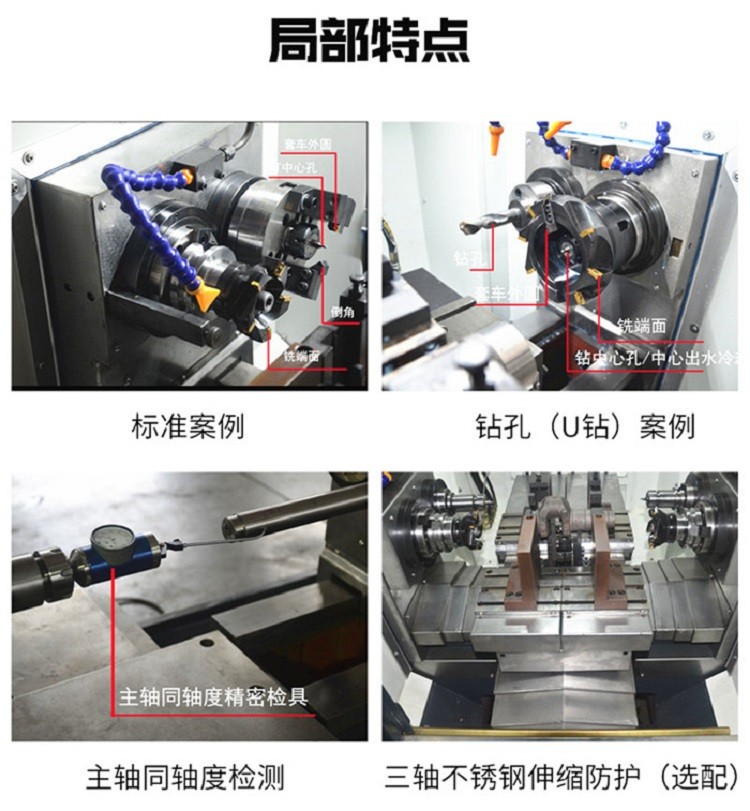

產品特點：

◇高標號鑄造機身，經回火、時效處理，精度穩定、抗振性強

◇采用油壓自定心虎鉗夾持力強，具備中心微調功能，使用方便

◇高剛性大規格矩形滑臺，導軌面貼塑處理，配備大直徑滾珠絲桿，剛性高、壽命長

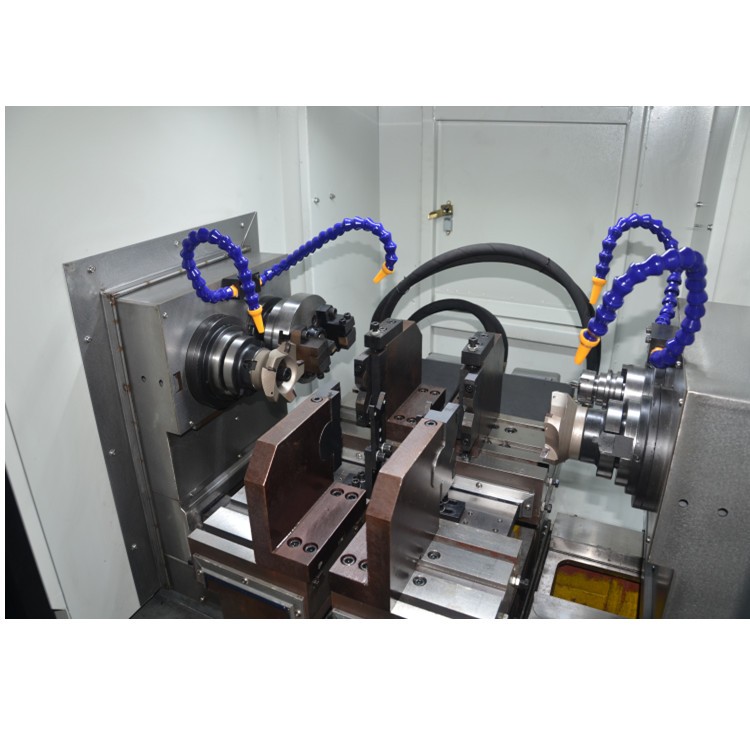

◇采用銑、鉆主軸分離的雙主軸設計，結構合理，便于對刀及調整

◇全伺服控制系統，定位準確，外置手輪操作簡單、調整方便

◇一次裝夾兩端同時加工，中心孔同軸度精度高，產品加工精度一致性好

◇采用雙電子電動潤滑泵，充分有效的對導軌及絲桿進行潤滑，提高壽命

◇大流量高壓冷卻，開式排屑口排屑順暢。

◇全不銹鋼內防有效將加工區域隔離，保護電機等電器元件便于機床清理及維護保養]

◇選配功能：套車外圓、倒角、鉆孔、攻絲等

 TD80臥式平體銑端面打中心孔機床技術規格參數

項目	單位	TD80-550	TD80-700
加工直徑范圍	mm	10-80	10-80
加工長度范圍	mm	100-550	200-700
大銑削量	mm	4	4
中心鉆直徑范圍	mm	A2.5-B4	A2.5-B4
銑軸轉速	r/min	300-800	300-800
鉆軸轉速	r/min	700-1500	700-1500
主電機功率	kw	4	4
外形尺寸	mm	2600*1160*1650	2700*1160*1650
機床重量	kg	4200	4500



選配功能參數

大套車直徑	mm	80	80
大套車長度	mm	30	30



機床工作精度

銑削長度一致性誤差	mm	±0.05	±0.05
中心孔深度一致性	mm	≤0.03	≤0.03
端面對中心孔跳動	mm	≤0.03	≤0.03
中心孔表面粗糙度	Ra	1.6	1.6



可根據客戶需求定制各種型號及加工范圍

銑打機,銑端面打中心孔機床 平端面打中心孔機床

公司簡價

無錫通亞數控裝備有限公司坐落于風景秀麗的太湖之濱無錫，公司以銑端面打中心孔機床(簡稱銑打機)為核心業務，擁有近15年的研發制造經驗，通過不斷創新已申請二十多項國 家專 利。目前已涵蓋平床身三軸銑打機、平床身四軸銑打機、斜床身三軸銑打機、斜床身四軸銑打機以及立式銑打機機型全覆蓋，是國內專業的銑打機制造商。
    公司通過ISO9001質量管理體系認證，擁有完善的內部質量控制流程，所生產的銑打機產品系列全部為自主研發，其結構、性能和外觀都是精心打造，是銑打機產品中的精品銑打機，目前已為：順德金泰德勝電機、江蘇南方機電股份有限公司、山東泰開集團、福建龍工集團、常工集團、雷勃電氣(岳陽)有限公司、淮海實業集團、中國兵器遼沈集團等國內中大型企業提供銑打機產品，得到客戶一致認可和好評。

 通亞機床以科學嚴謹?shù)膽B(tài)度注重每一個生產環節的把控，始終把產品質量作為企業發展的基石。隨著市場競爭環境的加劇，通亞不以偷工減料，粗制濫造的方式來降低制造成本，而是以專業化，標準化和強化管理流程，降低生產過程消耗，提高生產效率的方式降低成本；從而提高市場競爭力，以優質的產品，合理的價格為廣大客戶提供優質專業的服務。

選型須知

銑端面打中心孔機床通常是以加工直徑范圍和長度范圍來選擇機型。因軸類零件有凸輪軸、曲軸、電機軸、螺桿軸它以及異形叉軸等各種各樣的形式；為了滿足不同客戶的需求，使機床更具實用性、方便性、經濟型、我們開發設計了多款結構形式，多個產品系列的銑打機產品，其結構形式有：平床身銑打機、斜床身銑打機、立式銑打機三大結構形式；可滿足直徑300mm,長度4米的軸類零件加工，功能涵蓋：銑端面、鉆中心孔、套車外圓、倒角、鉆深孔、攻絲等多種功能形式的加工。根據不同軸類的產品，我們擁有經驗豐富的技術團隊以及成熟的解決方案，包括自動化連線和單機無人化加工，可為客戶提供完整的交鑰匙工程。

對于標準的軸類產品（如：電機軸 直軸 臺階軸），客戶可根據參數表選擇合適的機型。對于有特殊要求的客戶可致電我公司，由技術部為您提供詳細的技術方案。

售后服務：

產品質保期為三包一年。保修期內認為造成設備質量問題的收取零配件成本費用。

設備終身維修：一年保質期后因人為操作不當造成的維修費用和零配件的更換，收取人工費用，零配件成本費及差旅費用。

廠家負責安裝、調試 、試生產等整個過程的技術指導并選派專門人員進行示范操作，將設備性能，參數調至更佳狀態，并使需方人員能夠掌握。

設備保修期為設備終驗收之日起一年。

設備發生故障在接到報修信息后4小時響應，在遠程不能解決問題的情況下省內12小時到達需方現場，國內24小時到達需方現場負責及時排除故障，一般故障48小時內排除，特殊故障修復時間不超過72小時。
