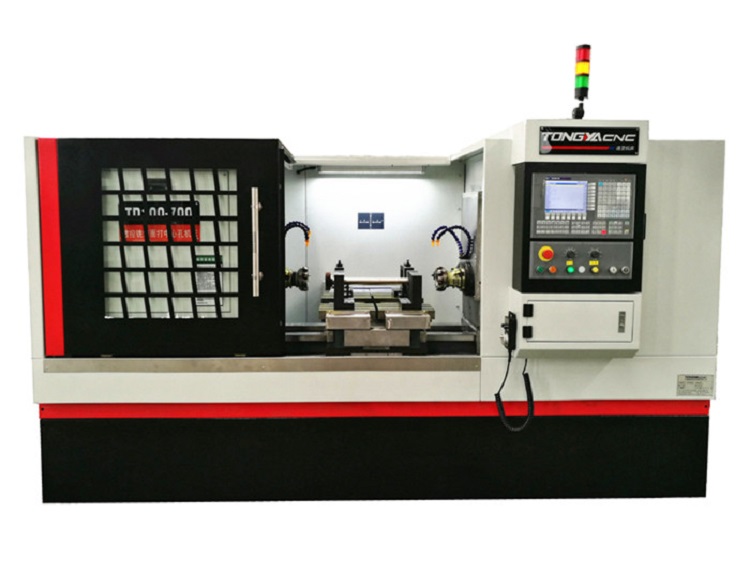

TD100-800三軸重型銑端面打中心孔機床

TD100三軸重型銑端面打中心孔機床



TD100-700/TD100-800/TD100-950



產品介紹       整機質保一年 終身售后

TD100三軸臥式平床身系列銑端面打中心孔機床/銑打機,本系列機床是針對直徑?10~?100mm及以下,長度1501000mm以內的中型軸類零件加工而設計,該系列機床采用對置的銑,鉆分離的雙主軸動力頭,可滿足銑端面,鉆中心孔以及套車外圓加工,特殊指定的配置可加工M20以下的螺紋孔,該系列機床具有加工范圍廣,精度穩定,效率高,剛性強,功能齊全,操作方便等優點。

本系列機床適用于成批或大量生產電機軸、齒輪軸、凸輪軸、曲軸等各種軸類零件兩端面銑削及鉆中心孔加工,雙端面同時銑削,兩端中心孔同時加工,采用不同刀 具組合,可對工件進行套車外圓、倒角、鉆孔、攻絲等加工。

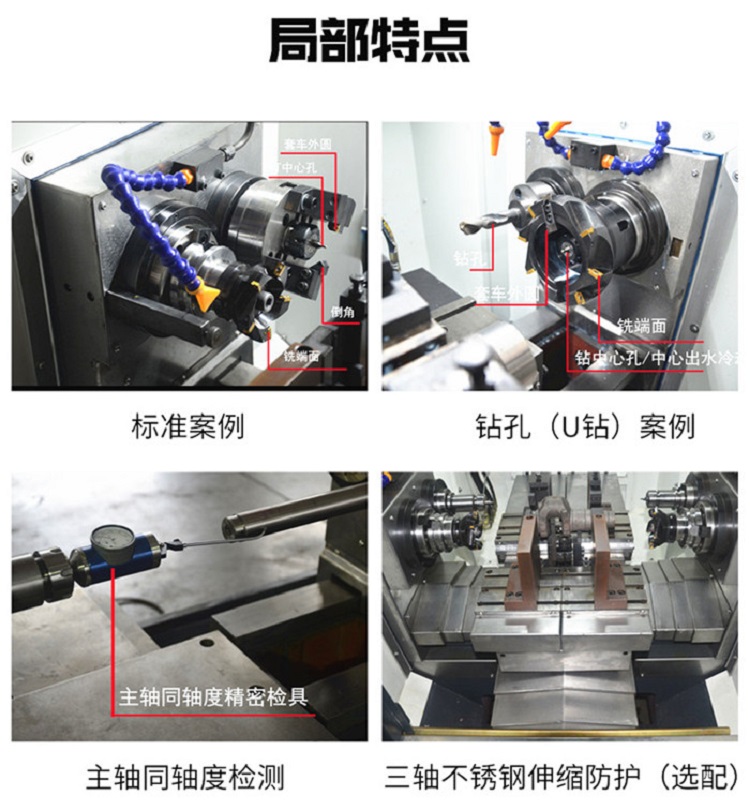

產品特點:

◇高標號鑄造機身,經回火、時效處理,精度穩定、抗振性強

◇采用油壓自定心虎鉗夾持力強,具備中心微調功能,使用方便

◇高剛性大規格矩形滑臺,導軌面貼塑處理,配備大直徑滾珠絲桿,剛性高、壽命長

◇采用銑、鉆主軸分離的雙主軸設計,結構合理,便于對刀及調整

◇全伺服控制系統,定位準確,外置手輪操作簡單、調整方便

◇一次裝夾兩端同時加工,中心孔同軸度精度高,產品加工精度一致性好

◇采用雙電子電動潤滑泵,充分有效的對導軌及絲桿進行潤滑,提高壽命

◇大流量高壓冷卻,開式排屑口排屑順暢。

◇全不銹鋼內防有效將加工區域隔離,保護電機等電器元件便于機床清理及維護保養]



◇選配功能:套車外圓、倒角、鉆孔、攻絲等



TD100臥式平體銑端面打中心孔機床技術規格參數

項目

單位

TD100-700

TD100-800

TD100-950

加工直徑范圍

mm

10-100

10-100

10-100

加工長度范圍

mm

150-700

200-800

400-950

大銑削量

mm

5

5

5

中心鉆直徑范圍

mm

A2.5-B10

A2.5-B10

A2.5-B10

銑軸轉速

r/min

300-600

300-600

300-600

鉆軸轉速

r/min

700-1500

700-1500

700-1500

主電機功率

kw

5.5

5.5

5..5

外形尺寸

mm

3000*1560*1700

3150*1560*1700

3300*1560*1700

機床重量

kg

6200

6300

6500



選配功能參數

大套車直徑

mm

90

90

90

大套車長度

mm

30

30

30

剛性攻牙

mm

M20

M20

M20



機床工作精度

銑削長度一致性誤差

mm

±0.05

±0.05

±0.05

中心孔深度一致性

mm

0.03

0.03

0.03

端面對中心孔跳動

mm

0.03

0.03

0.03

中心孔表面粗糙度

Ra

1.6

1.6

1.6



 可根據客戶需求定制各種型號及加工范圍

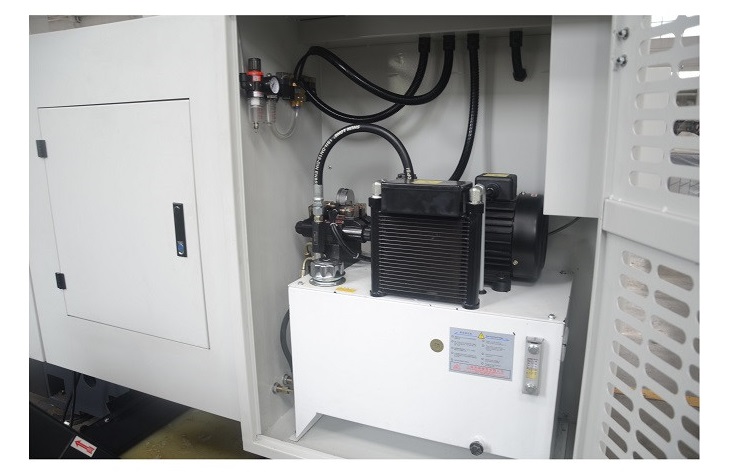

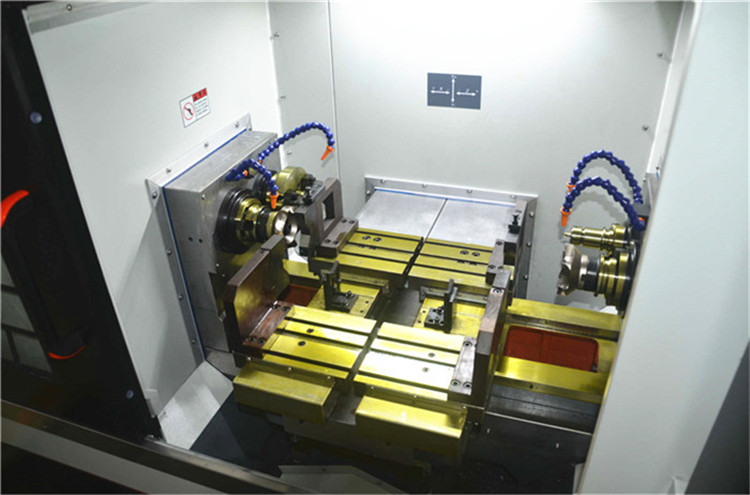

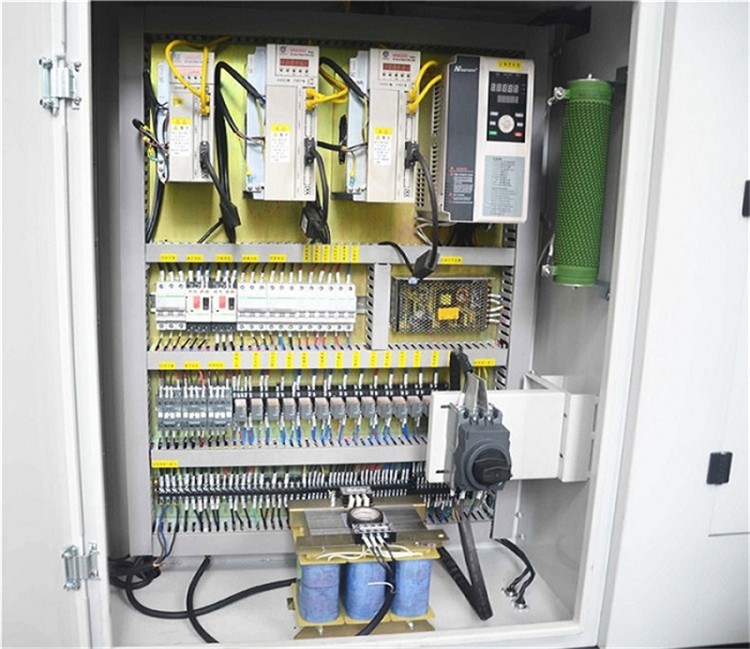

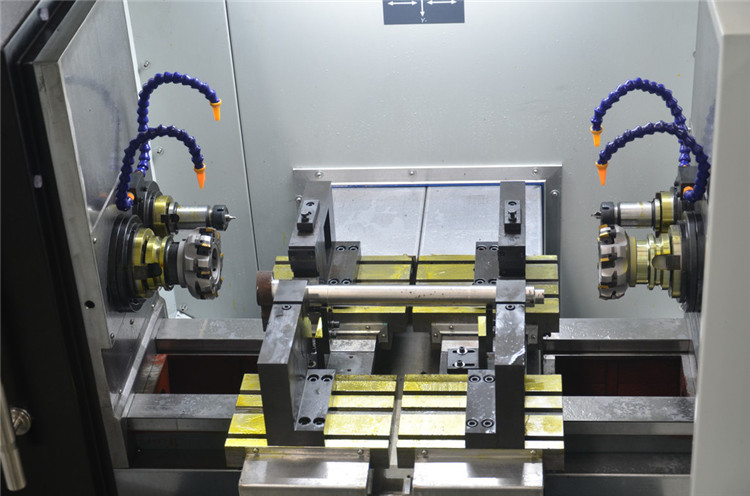

機床內部機構





售后服務:

產品質保期為三包一年。保修期內認為造成設備質量問題的收取零配件成本費用。

設備終身維修:一年保質期后因人為操作不當造成的維修費用和零配件的更換,收取人工費用,零配件成本費及差旅費用。

廠家負責安裝、調試 、試生產等整個過程的技術指導并選派專門人員進行示范操作,將設備性能,參數調至佳狀態,并使需方人員能夠掌握。

設備保修期為設備終驗收之日起一年。

設備發生故障在接到報修信息后4小時響應,在遠程不能解決問題的情況下省內12小時到達需方現場,國內24小時到達需方現場負責及時排除故障,一般故障48小時內排除,特殊故障修復時間不超過72小時。
