FDX160-1500四軸重型帶攻絲銑打機

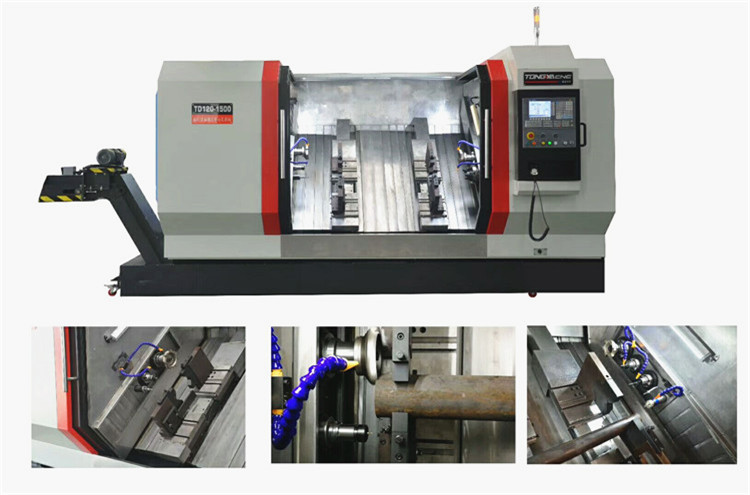

FDX160臥式斜床身重型銑端面打中心孔機床


產品介紹    整機質保一年 終身售后

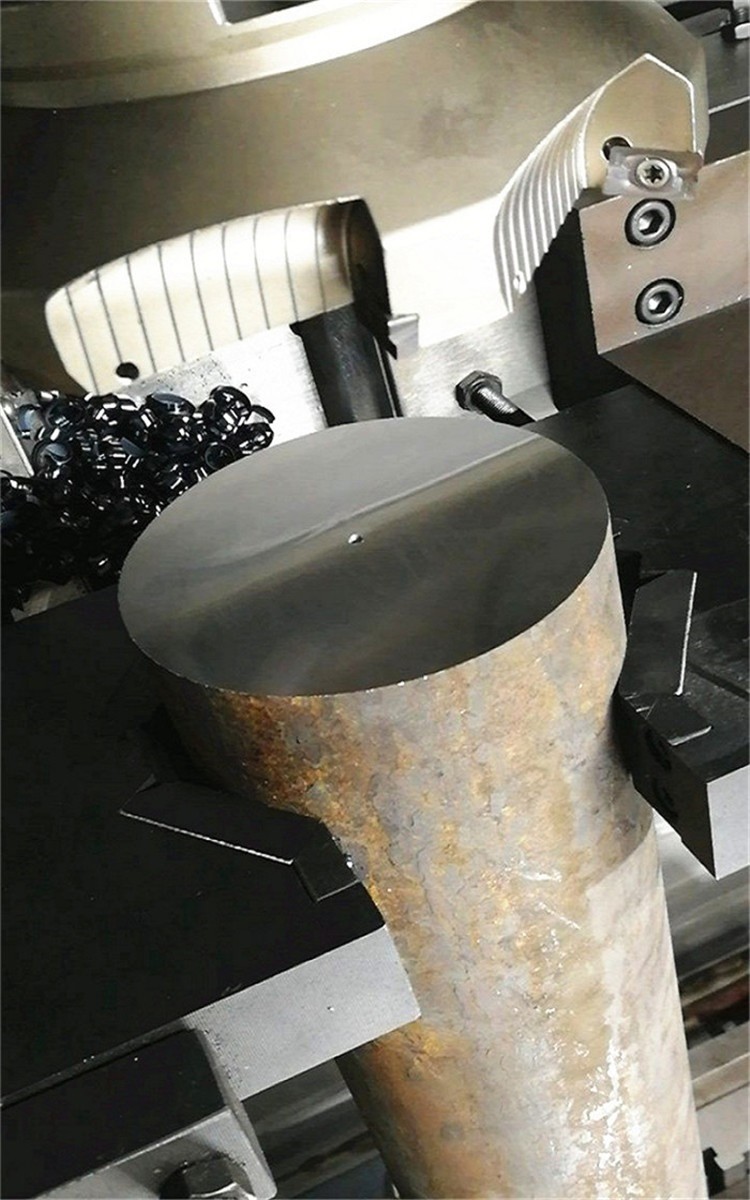

本系列銑平面鉆中心孔機床適用于成批或大量生產電機軸、齒輪軸、凸輪軸、曲軸等各種軸類零件兩端面銑削及鉆中心孔加工,雙端面同時銑削,兩端中心孔同時加工,采用不同刀具組合,可對工件進行套車外圓、倒角、鉆孔、攻絲等加工。主要針對直徑?160以下,長度1800mm以內的中大型軸類零件加工而設計,改機床采用整機整體斜床身結構,與平床身相比具有上料高度低,距離近,排屑更順暢等優點。


FDX160四軸斜式重型銑端面打中心孔機床技術規格參數

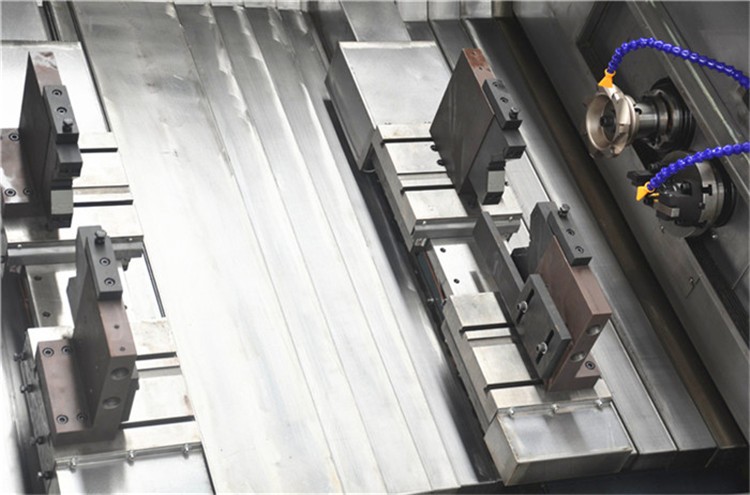

1.采用齒輪齒條液壓自定心虎鉗,導軌面經淬火硬度HRC52以上,滑動面精心刮研裝配并采用集中潤滑供油,潤滑充分可靠,性能穩定,裝夾方便,夾持力強。
2.高剛性矩形導軌經淬火硬度達HRC52以上,導軌截面寬度130mm,導軌面經貼塑處理,能防止低速爬行及提高導軌壽命,采用精密研磨級雙螺姆滾珠絲杠傳動,精度高,壽命長。

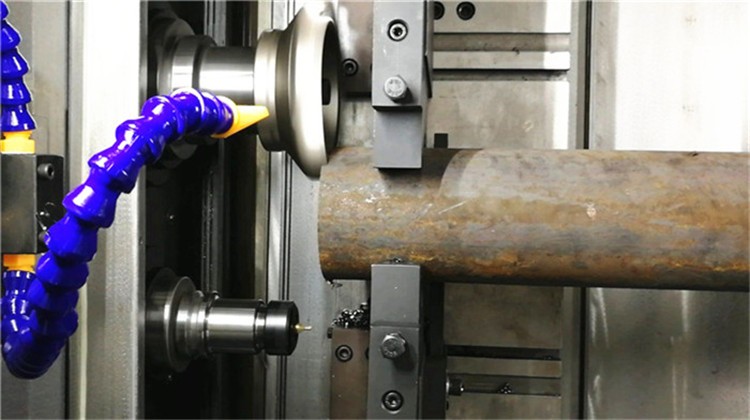

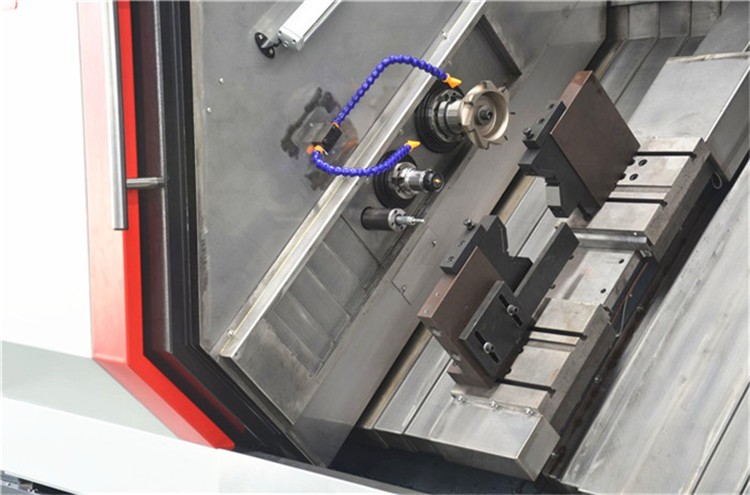

3.采用銑,鉆分離的雙主軸設計,結構合理,便于對刀及調整,動力頭采用齒輪傳動,扭力大,切削力強。
4.四軸伺服數控系統,定位準確,位置手輪操作簡單,調整方便。
5.采用容積式電動潤滑泵,充分有效的對導軌及絲桿進行潤滑,提高機床使用壽命。
6.標配履帶式排屑機,可選擇后排或側排
7.上料高度低、距離近、排屑順暢、操作方便。
8.選配功能:套車外圓、倒角、鉆孔、攻絲等。

產品特點:

項目
單位
TDX160-1000
TDX160-1500
TDX160-1800
加工直徑范圍
mm
30-160
30-160
30-160
加工長度范圍
mm
200-1000
300-1500
500-1800
大銑削量
mm
5
5
5
中心鉆直徑范圍
mm
A2.5-B10
A2.5-B10
A2.5-B10
銑軸轉速
r/min
300-600
300-600
300-600
鉆軸轉速
r/min
700-1500
700-1500
700-1500
主電機功率
kw
7.5
7.5
7.5
外形尺寸
mm
3800*1560*1720
4100*1560*1720
4400*1560*1720
機床重量
kg
8200
8600
9300


選配功能參數

大套車直徑
mm
160
160
160
大套車長度
mm
50
50
50
剛性攻牙
mm
M30
M30
M30


機床工作精度

銑削長度一致性誤差
mm
±0.05
±0.05
±0.05
中心孔深度一致性
mm
≤0.03
≤0.03
≤0.03
端面對中心孔跳動
mm
≤0.03
≤0.03
≤0.03
中心孔表面粗糙度
Ra
1.6
1.6
1.6


售后服務:
產品質保期為三包一年。保修期內認為造成設備質量問題的收取零配件成本費用。
設備終身維修:一年保質期后因人為操作不當造成的維修費用和零配件的更換,收取人工費用,零配件成本費及差旅費用。
廠家負責安裝、調試 、試生產等整個過程的技術指導并選派專門人員進行示范操作,將設備性能,參數調至更佳狀態,并使需方人員能夠掌握。
設備保修期為設備終驗收之日起一年。
設備發生故障在接到報修信息后4小時響應,在遠程不能解決問題的情況下省內12小時到達需方現場,國內24小時到達需方現場負責及時排除故障,一般故障48小時內排除,特殊故障修復時間不超過72小時。
