FDX120系列臥式斜體帶攻牙銑端面打中心孔機床
FDX120-1000/FDX120-1500/FDX120-1800
產品簡介：
斜床身銑打機為通亞數控暢銷產品之一，該機采用45°整體斜床身結構，結構剛性強，特別適合重型銑削加工，嚴密的內防設計使加工的鐵屑可以很好的隔離，加工的鐵屑不需人工清理可自動進入排屑系統，同時，該機床裝卸工件與操作者距離非常近，上料高度也比較低，可以大幅度降低操作者的勞動強度。因其剛性好可以提高走刀速度、排屑順暢減少清理鐵屑時間、上料距離近降低勞動強度等諸多優點，所以擁有比平床身更高的加工效率和更穩定的性能。
TDX120臥式斜床身銑端面打中心孔機床技術規格參數
|
項目 |
單位 |
TDX120-600 |
TDX120-800 |
TDX120-900 |
|
加工直徑范圍 |
mm |
30-120 |
30-120 |
30-120 |
|
加工長度范圍 |
mm |
100-600 |
200-800 |
400-900 |
|
最大銑削量 |
mm |
5 |
5 |
5 |
|
中心鉆直徑范圍 |
mm |
A2.5-B10 |
A2.5-B10 |
A2.5-B10 |
|
銑軸轉速 |
r/min |
300-500 |
300-500 |
300-500 |
|
鉆軸轉速 |
r/min |
700-1500 |
700-1500 |
700-1500 |
|
主電機功率 |
kw |
7.5 |
7.5 |
7.5 |
|
外形尺寸 |
mm |
3000*1560*1700 |
3150*1560*1700 |
3300*1560*1700 |
|
機床重量 |
kg |
5800 |
6200 |
6500 |
選配功能參數
|
最大套車直徑 |
mm |
90 |
90 |
90 |
|
最大套車長度 |
mm |
30 |
30 |
30 |
|
剛性攻牙 |
mm |
M20 |
M20 |
M20 |
機床工作精度
|
銑削長度一致性誤差 |
mm |
±0.05 |
±0.05 |
±0.05 |
|
中心孔深度一致性 |
mm |
≤0.03 |
≤0.03 |
≤0.03 |
|
端面對中心孔跳動 |
mm |
≤0.03 |
≤0.03 |
≤0.03 |
|
中心孔表面粗糙度 |
Ra |
1.6 |
1.6 |
1.6 |

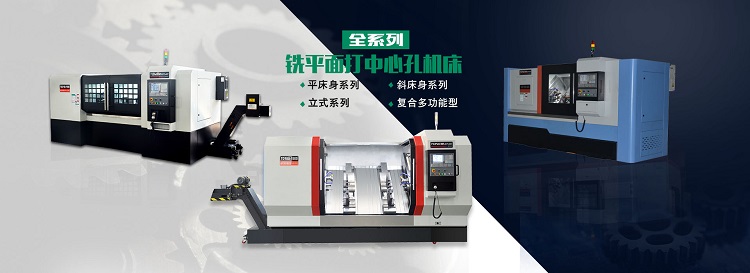

整機實物圖片
