大型銑端面打中心孔機床 銑打機 中心孔專機
FD120-1200/FD120-1500/FD120-1800
產品介紹 整機質保一年 終身售
FD120四軸臥式平床身系列銑端面打中心孔機床/銑打機。本系列機床是針對直徑∅20～∅120mm及以下，長度200～2000mm以內的中大型軸類零件加工而設計，該系列機床采用對置的銑，鉆分離的雙主軸動力頭，可滿足銑端面，鉆中心孔以及套車外圓加工，特殊指定的配置可加工M30以下的螺紋孔，該系列機床具有加工長度范圍廣，精度穩定，效率高，剛性強，功能齊全，操作方便等優點。
本系列機床適用于成批或大量生產電機軸、齒輪軸、凸輪軸、曲軸等各種軸類零件兩端面銑削及鉆中心孔加工，雙端面同時銑削，兩端中心孔同時加工，采用不同刀 具組合，可對工件進行套車外圓、倒角、鉆孔、攻絲等加工。
產品特點：
◇床身采用上等樹脂砂鑄造及箱型結構設計制造而成，經回火處理及時效處理消除內應力，使本機床具有足夠的剛性及穩定性。
◇采用齒輪齒條液壓自定心虎鉗，導軌面經淬火后硬度HRC52以上，滑動面精心刮研裝配采用集中潤滑供油，潤滑充分可靠，性能穩定，裝夾方便，夾持力強。
◇高剛性矩形導軌經淬火后硬度HRC52以上，導軌截面寬度100mm,導軌面經貼塑處理，能防止低速爬行及提高導軌使用壽命。配備精密研磨級雙螺母滾珠絲桿傳動，精度高，剛性好、壽命長。
◇四軸伺服控制系統，定位準確，外置手輪操作簡單、調整方便
◇采用容積式電動潤滑泵，充分有效的對導軌及絲桿進行潤滑，提高壽命
◇全不銹鋼內防有效將加工區域隔離，保護電機等電器元件便于機床清理及維護保養
◇標配履帶式排屑機，可選擇后排或側排。
◇選配功能：套車外圓、倒角、鉆孔、攻絲等
FD120臥式平體銑端面打中心孔機床技術規格參數
|
項目 |
單位 |
FD120-1200 |
FD120-1500 |
FD120-1800 |
|
加工直徑范圍 |
mm |
20-120 |
20-120 |
20-120 |
|
加工長度范圍 |
mm |
200-1200 |
400-1500 |
500-1800 |
|
最大銑削量 |
mm |
5 |
5 |
5 |
|
中心鉆直徑范圍 |
mm |
A2.5-B10 |
A2.5-B10 |
A2.5-B10 |
|
銑軸轉速 |
r/min |
300-600 |
300-600 |
300-600 |
|
鉆軸轉速 |
r/min |
700-1500 |
700-1500 |
700-1500 |
|
主電機功率 |
kw |
5.5 |
5.5 |
5.5 |
|
外形尺寸 |
mm |
3800*1560*1720 |
4100*1560*1720 |
4400*1560*1720 |
|
機床重量 |
kg |
7200 |
7500 |
7600 |
選配功能參數
|
最大套車直徑 |
mm |
100 |
100 |
100 |
|
最大套車長度 |
mm |
40 |
40 |
40 |
|
剛性攻牙 |
mm |
M24 |
M24 |
M24 |
機床工作精度
|
銑削長度一致性誤差 |
mm |
±0.05 |
±0.05 |
±0.05 |
|
中心孔深度一致性 |
mm |
≤0.03 |
≤0.03 |
≤0.03 |
|
端面對中心孔跳動 |
mm |
≤0.03 |
≤0.03 |
≤0.03 |
|
中心孔表面粗糙度 |
Ra |
1.6 |
1.6 |
1.6 |
可根據客戶需求定制各種型號及加工范圍
公司介紹：

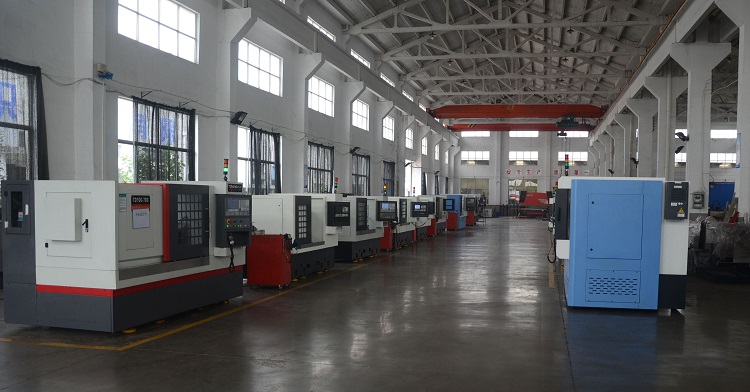

無錫通亞數控裝備有限公司坐落于風景秀麗的太湖之濱—無錫通亞是一家集機床研發設計、銷售、服務為一體的綜合性企業。依托專業的機床研發和制造技術以及先進的制造工藝，可提供高品質、高性能的數控機床及專用機床。公司以：數控銑端面打中心孔機床、數控雙頭車、加工中心、專用機床訂制以及自動化改造為主要業務。公司專注于專用數控機床研發制造，擁有近15年的研發制造經驗，成功研發多種系列銑端面打中心孔機床、專用數控機床、數控雙頭車等其它專用機床；其中銑端面打中心孔機床通過不斷創新已申請二十項轉利。我們以“專業服務，信譽至上，合作共贏”為經營理念，以客戶需求為方向，提供優質產品為目標，不斷提高技術水平和服務質量，為客戶提供全面優質的服務。
公司主營產品銑端面打中心孔機床銷售遍布全國（上海、江蘇、浙江、山東、河南、福建、廣東、重慶、湖南、湖北、江西、河北、天津、遼寧、吉林、山西、陜西、內蒙）十幾個省份和地區。公司專業的技術研發團隊，對產品不斷的開發和創新，不論是機床性能，防護、外形和服務上在同行業中居于先進水平；包括自動化連線和單機無人化加工，可為客戶提供完整的交鑰匙工程。
對于有特殊要求的客戶可致電我公司，由技術部為您提供詳細的技術方案。
選型須知
銑端面打中心孔機床通常是以加工直徑范圍和長度范圍來選擇機型。因軸類零件有凸輪軸、曲軸、電機軸、螺桿軸它以及異形叉軸等各種各樣的形式；為了滿足不同客戶的需求，使機床更具實用性、方便性、經濟型、我們開發設計了多款結構形式，多個產品系列的銑打機產品，其結構形式有：平床身銑打機、斜床身銑打機、立式銑打機三大結構形式；可滿足直徑300mm,長度4米的軸類零件加工，功能涵蓋：銑端面、鉆中心孔、套車外圓、倒角、鉆深孔、攻絲等多種功能形式的加工。根據不同軸類的產品，我們擁有經驗豐富的技術團隊以及成熟的解決方案，包括自動化連線和單機無人化加工，可為客戶提供完整的交鑰匙工程。
對于標準的軸類產品（如：電機軸 直軸 臺階軸），客戶可根據參數表選擇合適的機型。對于有特殊要求的客戶可致電我公司，由技術部為您提供詳細的技術方案。
售后服務：
產品質保期為三包一年。保修期內認為造成設備質量問題的收取零配件成本費用。
設備終身維修：一年保質期后因人為操作不當造成的維修費用和零配件的更換，收取人工費用，零配件成本費及差旅費用。
廠家負責安裝、調試 、試生產等整個過程的技術指導并選派專門人員進行示范操作，將設備性能，參數調至更佳狀態，并使需方人員能夠掌握。
設備保修期為設備終驗收之日起一年。
設備發生故障在接到報修信息后4小時響應，在遠程不能解決問題的情況下省內12小時到達需方現場，國內24小時到達需方現場負責及時排除故障，一般故障48小時內排除，特殊故障修復時間不超過72小時。
