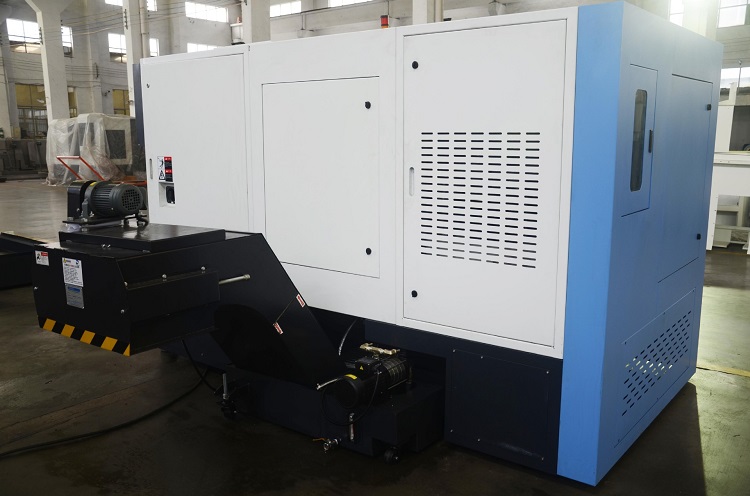

TDX100臥式斜床身銑端面打中心孔機床
TDX100-600/TDX100-800/TDX100-900
產品介紹
本系列銑端面打中心孔機床適用于桁架機械手上下料采用的是整體30度結構，這樣可以盡可能的使機械手裝卸更大直徑的工件，同時保持良好的排屑性能，同時該銑端面打中心孔機床剛性強，精度高、效率高?？膳渥詣?dòng)化機械手也可人工上下料。
TDX100斜床身銑端面打中心孔機床有矩形硬軌和大規格滾柱直線導軌兩種配置，矩形硬軌的優點是承載力強，切屑抗震性能高，適合大吃刀量銑削加工。直線導軌的配置適用于精密切削加工，其缺點是切削抗震性比矩形硬軌略低，但對于吃刀量不大的軸類零件選擇直線導軌可提高機床精度持久性，用戶可根據自身需求靈活選配。
產品特點：
1.采用齒輪齒條液壓自定心虎鉗，導軌面經淬火硬度HRC52以上，滑動面精心刮研裝配并采用集中潤滑供油，潤滑充分可靠，性能穩定，裝夾方便，夾持力強。
2.高剛性矩形導軌經淬火硬度達HRC52以上，導軌截面寬度130mm，導軌面經貼塑處理，能防止低速爬行及提高導軌壽命，采用精密研磨級雙螺姆滾珠絲杠傳動，精度高，壽命長。
3.采用銑，鉆分離的雙主軸設計，結構合理，便于對刀及調整，動力頭采用齒輪傳動，扭力大，切削力強。
4.三軸伺服數控系統，定位準確，位置手輪操作簡單，調整方便。
5.采用容積式電動潤滑泵，充分有效的對導軌及絲桿進行潤滑，提高機床使用壽命。
6.標配履帶式排屑機，可選擇后排或側排
7.上料高度低、距離近、排屑順暢、操作方便。
8.選配功能：套車外圓、倒角、鉆孔、攻絲等。
TDX100臥式斜床身銑端面打中心孔機床技術規格參數
|
項目 |
單位 |
TDX100-600 |
TDX100-800 |
TDX100-900 |
|
加工直徑范圍 |
mm |
20-100 |
20-100 |
20-100 |
|
加工長度范圍 |
mm |
100-600 |
200-800 |
400-900 |
|
最大銑削量 |
mm |
5 |
5 |
5 |
|
中心鉆直徑范圍 |
mm |
A2.5-B10 |
A2.5-B10 |
A2.5-B10 |
|
銑軸轉速 |
r/min |
300-600 |
300-600 |
300-600 |
|
鉆軸轉速 |
r/min |
700-1500 |
700-1500 |
700-1500 |
|
主電機功率 |
kw |
5.5 |
5.5 |
5.5 |
|
外形尺寸 |
mm |
3000*1560*1700 |
3000*1560*1700 |
3000*1560*1700 |
|
機床重量 |
kg |
5800 |
6200 |
6500 |
選配功能參數
|
最大套車直徑 |
mm |
90 |
90 |
90 |
|
最大套車長度 |
mm |
30 |
30 |
30 |
|
剛性攻牙 |
mm |
M20 |
M20 |
M20 |
機床工作精度
|
銑削長度一致性誤差 |
mm |
±0.05 |
±0.05 |
±0.05 |
|
中心孔深度一致性 |
mm |
≤0.03 |
≤0.03 |
≤0.03 |
|
端面對中心孔跳動 |
mm |
≤0.03 |
≤0.03 |
≤0.03 |
|
中心孔表面粗糙度 |
Ra |
1.6 |
1.6 |
1.6 |
整機質保一年 終身售后 可根據客戶需求定制各種型號及加工范圍
兩端面同時銑面，鉆孔加工，效率高，精度高，配備行架機械手，節省人力，減少開支，提高產能。
采用不同刀具組合，可對工件進行套車外圓、倒角、鉆孔、攻絲等加工。
